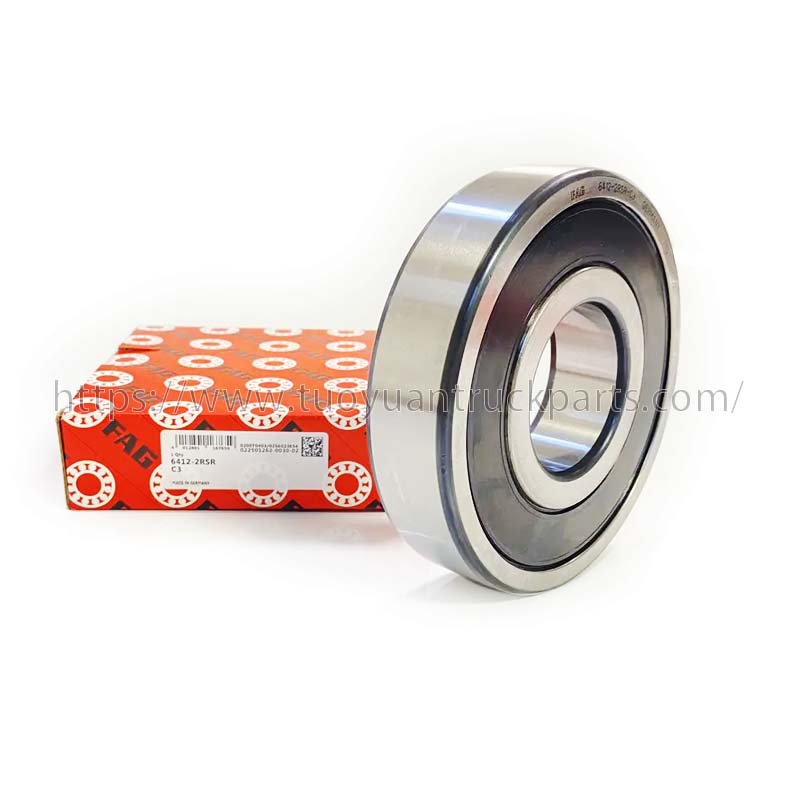

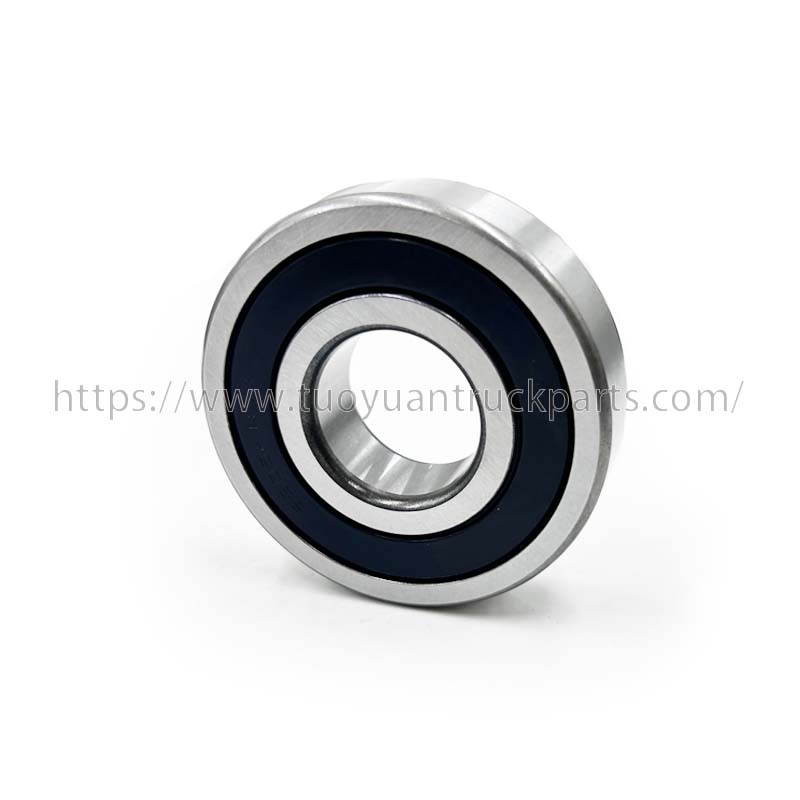

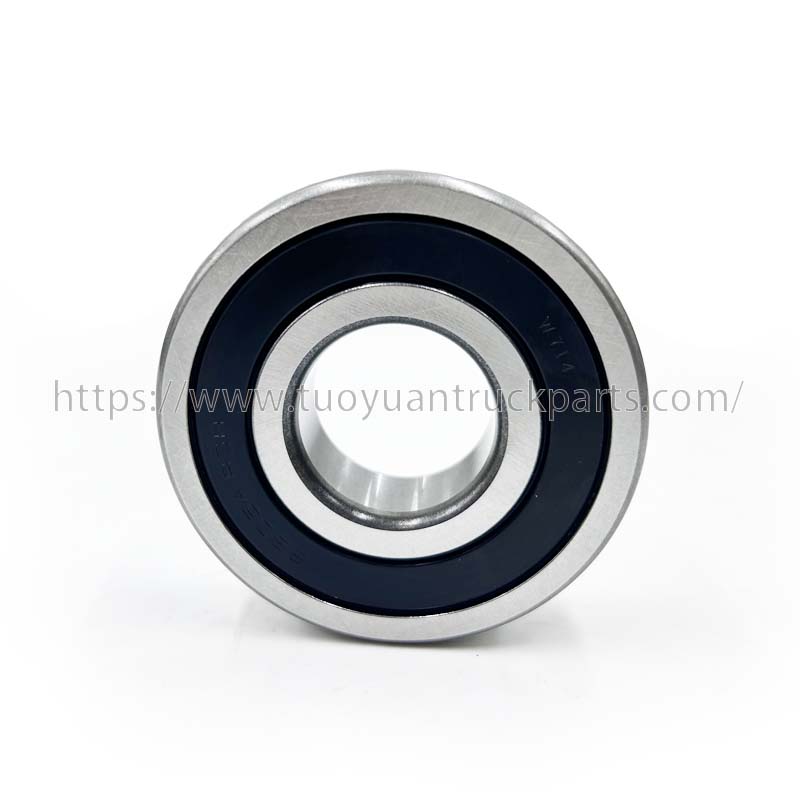

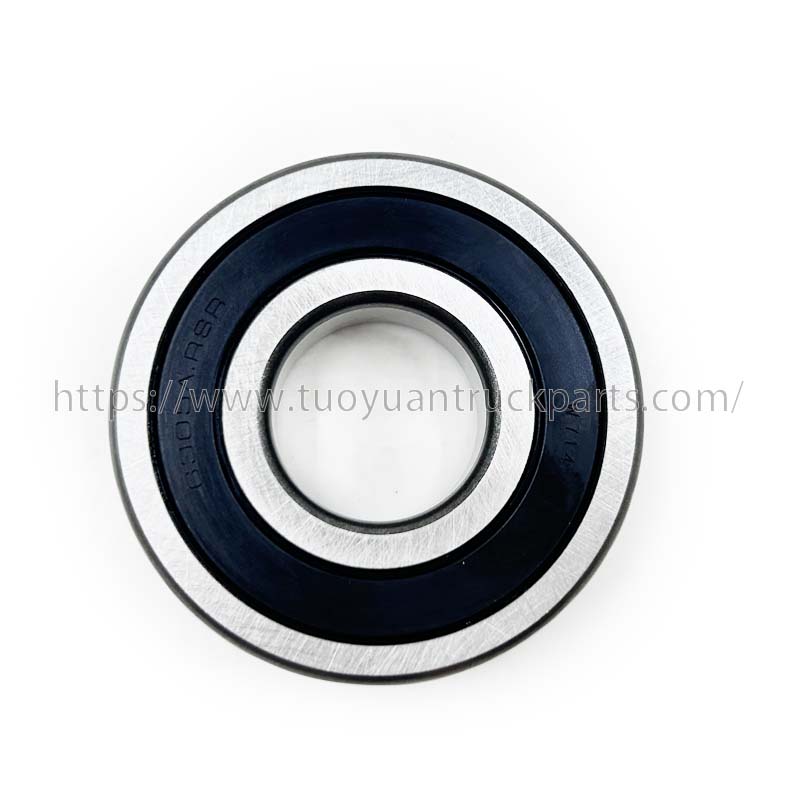

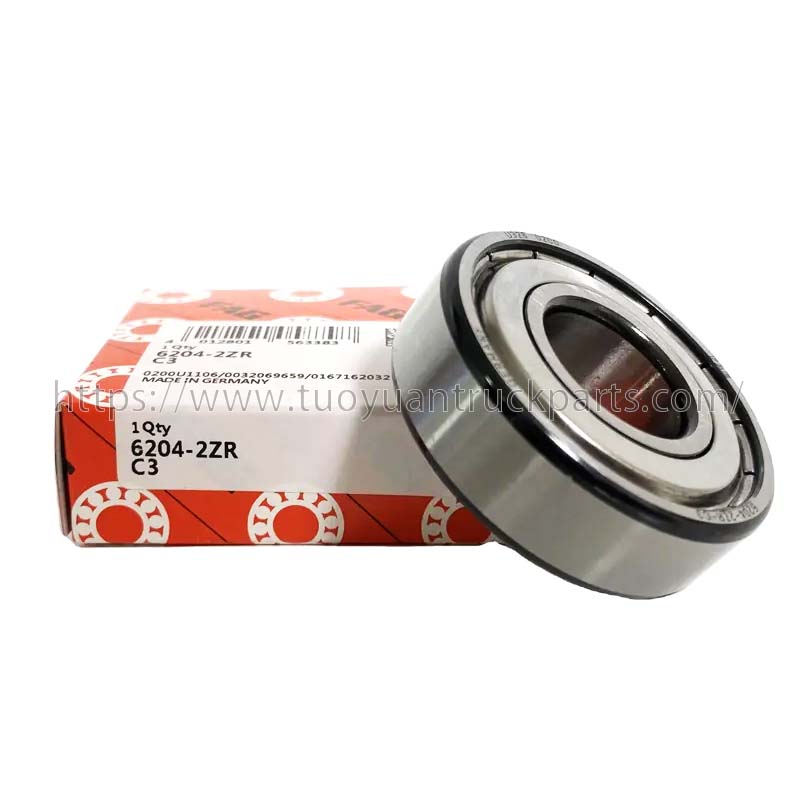

Principe de fonctionnement des roulements à billes à gorge profonde FAG

Les roulements à billes à gorge profonde supportent principalement des charges radiales, mais peuvent également supporter à la fois des charges radiales et des charges axiales. Lorsqu'il est soumis uniquement à des charges radiales, l'angle de contact est nul. Lorsque les roulements à billes à gorge profonde ont un jeu radial important, ils ont les performances des roulements à contact oblique et peuvent supporter des charges axiales importantes. Le coefficient de frottement des roulements à billes à gorge profonde est très faible et la vitesse limite est également très élevée. Roulements rigides à billes Il existe deux types de roulements : à une rangée et à deux rangées. Le type de roulement à billes à gorge profonde à une rangée est codé 6 et le type de roulement à billes à gorge profonde à double rangée est codé 4.

Roulement à billes à gorge profonde FAG Type de roulement

1. Roulements rigides à billes à une rangée

2. Roulements rigides à billes à une rangée avec cache-poussière

3. Roulements rigides à billes à une rangée avec cache-poussière et bague d'étanchéité

4. Roulements rigides à billes à une rangée avec rainures d'arrêt et bagues d'arrêt sur la bague extérieure

5. Roulements rigides à billes avec espaces d'installation des billes

6. Roulements à billes à gorge profonde à double rangée

Caractéristiques des roulements à billes à gorge profonde FAG

Les roulements rigides à billes sont les roulements les plus représentatifs et sont largement utilisés. Il convient à un fonctionnement à grande vitesse, voire à extrêmement grande vitesse, et est très durable et ne nécessite pas d'entretien fréquent. Ce type de roulement a un faible coefficient de frottement, une vitesse limite élevée, une structure simple et permet d'obtenir facilement une précision de fabrication élevée. La gamme de tailles et la forme varient et ils sont utilisés dans les instruments de précision, les moteurs à faible bruit, les automobiles, les motos et les industries de machines générales. Il s’agit du type de roulements le plus utilisé dans l’industrie des machines. Il supporte principalement une charge radiale et peut également supporter une certaine charge axiale.

Lorsqu'un jeu radial plus grand est sélectionné, la capacité de charge axiale augmente et l'angle de contact est nul lorsqu'il est soumis à une force radiale pure. Lorsqu’une force axiale agit sur lui, l’angle de contact est supérieur à zéro. Généralement, des cages ondulées estampées, des cages solides usinées et parfois des cages en nylon sont utilisées.

Une fois le roulement à billes à gorge profonde FAG installé sur l'arbre, il peut limiter le déplacement axial de l'arbre ou du boîtier dans les deux sens dans la plage de jeu axial du roulement, de sorte qu'il peut être positionné axialement dans les deux sens. De plus, ce type de roulement possède également une certaine capacité d’alignement. Lorsqu'il est incliné de 2 à 10 pieds par rapport au trou du boîtier, il peut toujours fonctionner normalement, mais cela aura un certain impact sur la durée de vie du roulement. Les cages à roulements à billes à gorge profonde sont principalement des cages ondulées embouties en tôle d'acier, et les grands roulements utilisent principalement des cages solides en métal usiné.

Les roulements à billes à gorge profonde sont les roulements les plus couramment utilisés. Sa structure est simple et facile à utiliser. Il est principalement utilisé pour supporter des charges radiales, mais lorsque le jeu radial du roulement est augmenté, il présente certaines performances des roulements à billes à contact oblique et peut supporter des charges radiales et axiales combinées. Lorsque la vitesse de rotation est élevée et qu'il n'est pas approprié d'utiliser des butées à billes, elle peut également être utilisée pour supporter une charge axiale pure. Comparé à d'autres types de roulements ayant les mêmes spécifications et dimensions que les roulements à billes à gorge profonde, ce type de roulement a un faible coefficient de frottement et une vitesse limite élevée. Mais il n’est pas résistant aux chocs et ne convient pas pour supporter de lourdes charges.

Une fois le roulement à billes à gorge profonde FAG installé sur l'arbre, il peut limiter le déplacement axial de l'arbre ou du boîtier dans les deux sens dans la plage de jeu axial du roulement, de sorte qu'il peut être positionné axialement dans les deux sens. De plus, ce type de roulement possède également une certaine capacité d’alignement. Lorsqu'il est incliné de 2 à 10 pieds par rapport au trou du boîtier, il peut toujours fonctionner normalement, mais cela aura un certain impact sur la durée de vie du roulement. Les cages à roulements à billes à gorge profonde sont principalement des cages ondulées embouties en tôle d'acier, et les grands roulements utilisent principalement des cages solides en métal usiné.
