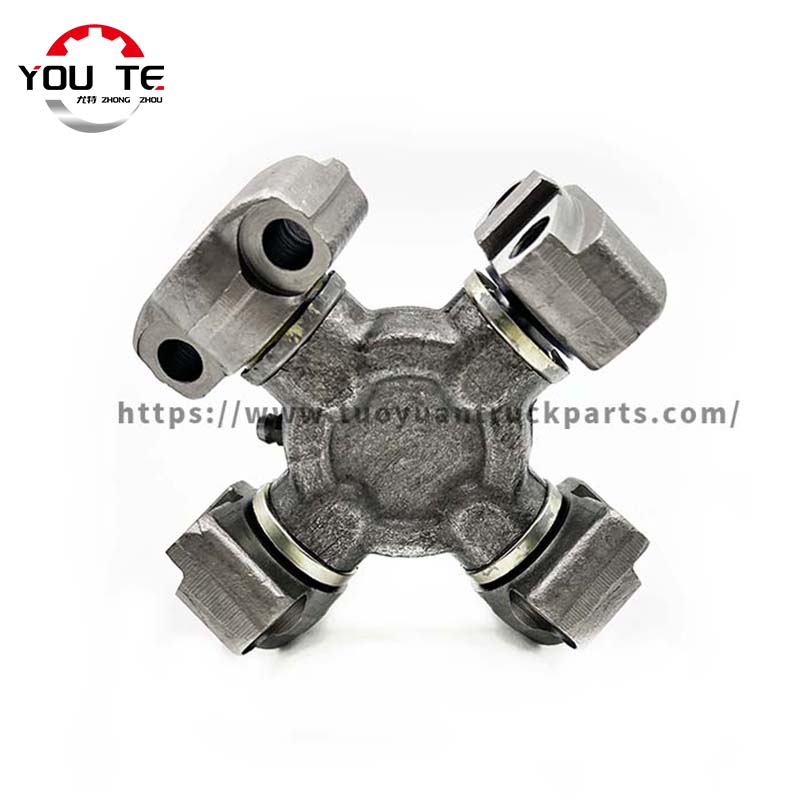

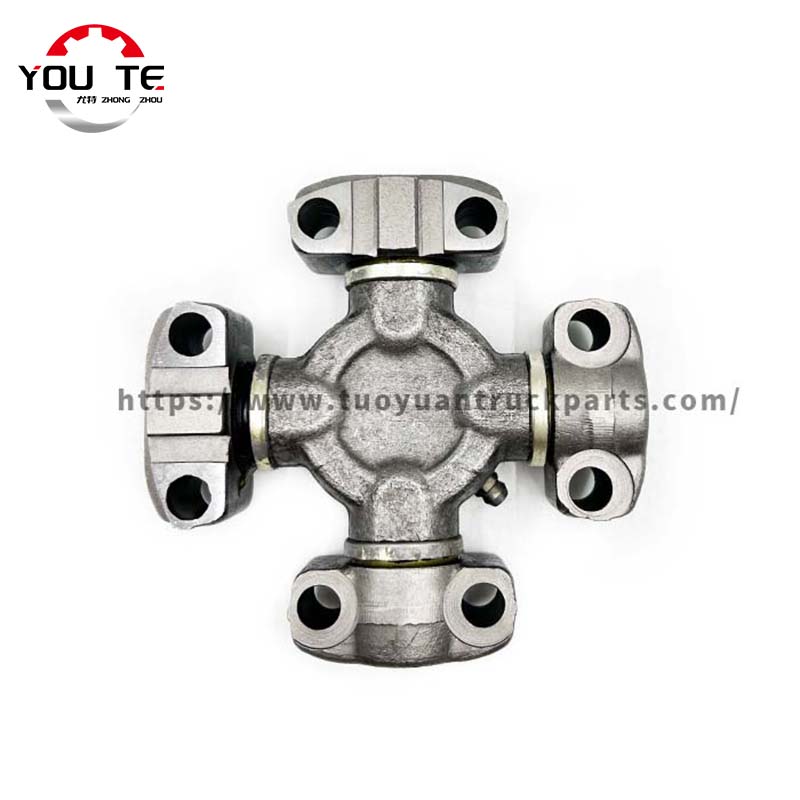

Machines transversales à joint universel

Les machines croisées à joint universel YOUTE sont principalement fabriquées en acier 45. Il se compose d'une fourche à joint universel, d'un arbre transversal, d'un roulement à aiguilles, d'un joint d'huile, d'une bague, d'un couvercle de roulement et d'autres pièces. Le joint universel est le joint universel, qui est une machine qui réalise une transmission de puissance à angle variable. Il est utilisé pour changer la position de la direction de l'axe de transmission. C'est la partie « commune » du dispositif de transmission universelle du système d'entraînement automobile.

Application:

Les roulements transversaux à joint universel sont couramment utilisés dans les machines agricoles pour transmettre le couple entre des arbres qui ne sont pas alignés en ligne droite. Voici comment les roulements transversaux à cardan sont utilisés dans les machines agricoles :

1. Transmission de puissance : Les machines agricoles nécessitent souvent le transfert de puissance du moteur ou de la source d’énergie vers divers composants tels que des boîtes de vitesses, des transmissions ou des outils. Les roulements transversaux à joint universel permettent un transfert fluide et efficace du couple entre ces composants, même lorsque les arbres sont mal alignés ou à des angles différents.

2. Flexibilité : Les machines agricoles fonctionnent dans des environnements diversifiés et dynamiques, où les arbres peuvent devoir s'adapter à différents angles, changements de terrain ou mouvements des outils attachés. Les roulements transversaux à joint universel offrent flexibilité et compensation de ces mouvements, permettant une transmission de puissance en douceur et réduisant les contraintes sur les arbres et autres composants.

3. Durabilité et fiabilité : Les machines agricoles sont soumises à des conditions de travail exigeantes, notamment de lourdes charges, des vibrations et une exposition à la poussière, à la saleté et à l'humidité. Les roulements transversaux à joint universel sont conçus pour résister à ces conditions difficiles et offrir une durabilité et une fiabilité durables. Ils sont souvent fabriqués à partir de matériaux de haute qualité tels que l'acier allié ou l'acier inoxydable et sont soumis à des tests rigoureux pour garantir leurs performances dans les applications agricoles.

4. Maintenance et facilité d'entretien : les roulements transversaux à joint universel sont généralement conçus pour un entretien et une facilité d'entretien faciles. Ils sont équipés de graisseurs pour la lubrification, permettant un entretien régulier pour garantir des performances optimales et prolonger la durée de vie des roulements. Une inspection régulière et le remplacement des roulements transversaux de cardan usés ou endommagés sont essentiels pour maintenir l’efficacité et la fiabilité des machines agricoles.

Dans les machines agricoles, les roulements transversaux à cardan jouent un rôle crucial en garantissant une transmission de puissance efficace, une flexibilité et une durabilité. Ils contribuent au bon fonctionnement des équipements tels que les tracteurs, les moissonneuses-batteuses, les moissonneuses et autres outils agricoles, permettant aux agriculteurs et aux opérateurs d'effectuer leurs tâches efficacement dans diverses conditions de terrain.

Principalement utilisé dans Howo, Shaanxi Automobile, Sany Heavy Industry, Dongfeng Trucks, Delong, Isuzu light trucks, etc.

Paramètre du produit

N° DE PIÈCE	Dm/	L m/m	N.POIDS	G. POIDS
5-1X	23.82	61.3	275	325
5-4X	27.01	74.6	430	480
5-121X	27	81.75	500	570
5-134X	27	92	610	670
5-153X	27	81.75	500	570
5-155X	34.93	126.22	1350	1530
5-160X	30.18	106.35	820	920
5-178X	30.18	92.08	680	780
5-188X	34.93	106.3	1150	1350
5-200X	27	81.78	500	570
5-213X	27.02	92	610	670
5-1204X	27h00/28h60	92	610	700
5-1503X	25.02	63.5	280	350
5-12062X	48.05	161	3000	3200
5-12072X	56.9	162.9	4700	5000
5-12100X	45	120.4	2400	2600
5-12219X	48.05	125.8	2300	2500
5-12276X	44.059	149	2500	2700
5-12278X	50	164	3250	3500
5-12924X	52	133	3000	3300
5-12932X	57	152	4300	4500
GU300	19.04	51.98	170	230
GU400	23.82	61.3	300	350
GU500	23.82	61.3	300	350
GU700	27	61.86	400	450
GU1000	27	81.75	500	600
GU1100	27	74.6	450	550
GU1700	22	55	200	280
GU2000	30.18	106.35	820	920
GU2200	30.18	92.07	680	780
GU2300	34.93	106.3	1120	1320
GU3000	39.69	115.95	1850	2050
GU3500	39.67	115.42	1850	2050
GU3800	44	126	2250	2450
GU3810	50	152.6	3400	3500
GU7280/4	24.09	74.55	400	500
GU7430	35	96.8	1000	1100
GU7440	38.03	105.6	1150	1300
GU7530	45.03	120.4	2300	2500
GU7560	52.1	133	3000	3300
GU7610	53	135	3100	3350
GU7620	48.05	125.8	2300	2500
